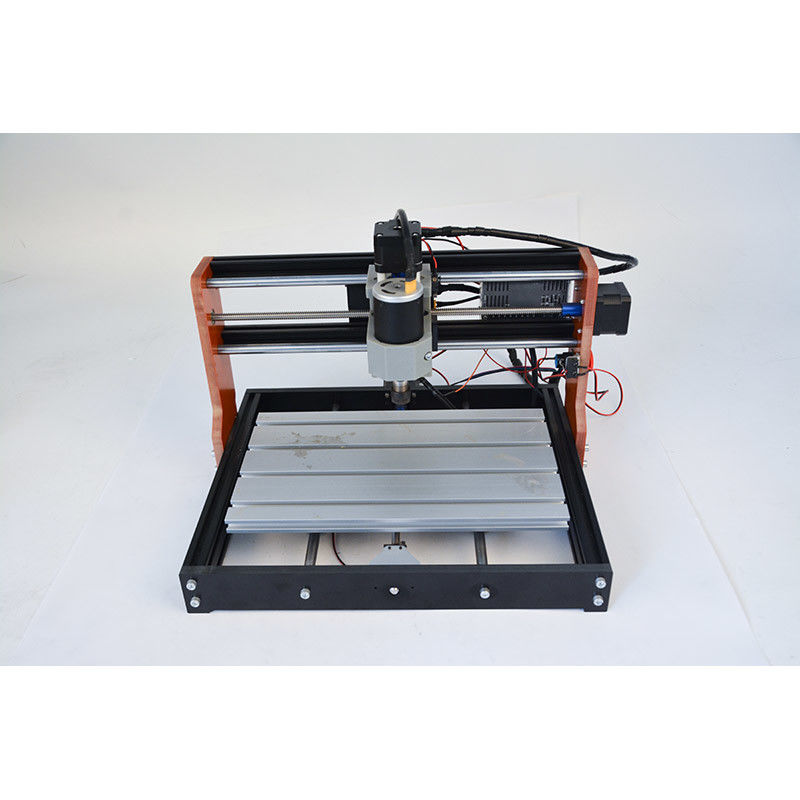

3018 Pro Router Máquina de gravação CNC com interruptores de limite e parada de emergência

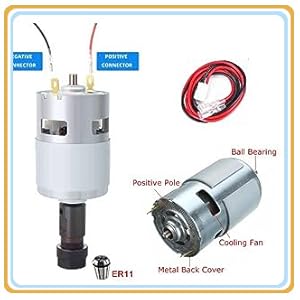

Motor de fuso 775 100W 10000RPM

• Parâmetros deste 775 fuso:Motor de fuso de 100 W (12-36 V) 24 V: 10.000 rpm/min
• Diâmetro do furo de montagem:Furo para parafuso M4; Passo do furo de montagem: cerca de 29 mm.
• Velocidade PWM do fuso: Suporte; potência 0-100% ajustável
• Diâmetro do eixo: 15mm;
• Diâmetro do motor(sem manga magnética): 42mm
• Brocas:Ponta de 10 unidades 0,1 mm, 20 graus, diâmetro 3,175 mm.

Com interruptores de parada de emergência e limite XYZ

• A máquina cnc 3018 pro atualizada está combotão de parada de emergênciaeChaves fim de curso do eixo XYZ.

Placa controladora GRBL

• Conexão: USB (USB-CH340)
• Programas: Controlador GRBL, UniversalGcodeSender
• Tensão de entrada: 12-24 VCC
• Chip mestre:atmel 328P (arduino nano)
• Chip de acionamento do eixo:MOSFET (recomendação 24V, corrente: dentro de 10A
• Motor de passo de suporte:12V, corrente máxima de 2A ou menos é recomendada dentro de 1,5A e calor adicional. (Qualquer motor de passo Nema17/Nema23)
• Interface de energia:Interface CC de 5,5-2,5 mm
• Suporte módulo de 3 pinos:suporta módulo 0,5W-20W

Especificações da porta

• Interruptor de limite/sonda/porta Estop:Porta de 2 pinos com passo de 2,54 mm
• Porta de conexão do módulo:Porta de 3 pinos com passo de 2,54 mm
• Porta de conexão do fuso:Passo VH de 3,96 mm da porta de 2 pinos
• Porta do motor de passo:Passo de 4 pinos de 2,54 mm
• Interface de energia:Interface CC de 5,5-2,5 mm

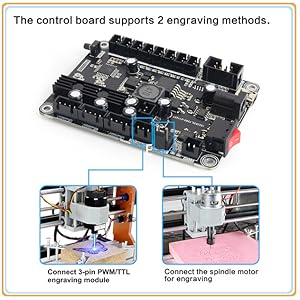

Suporta dois métodos de gravação

• O suporte da placa de controledois métodos de gravação, podem suportar motor de eixo de 24V e módulos de 3 pinos PWM máximo de 12V 3A
• Nosso pacote vem com motor spindle mas sem o módulo da foto acima.

Comparado com a versão antiga

• Adicione a função deChaves de limite do eixo X/Y/Z,otimizou a porta limite XYZ e a porta conectada ao dispositivo, facilitando a fiação e a operação. Depois de instalar a chave limitadora, quando o eixo XYZ se move além do curso da máquina de gravação, a chave limitadora acionará a máquina para parar automaticamente o movimento.
• Adicione a função debotão de parada de emergência,esta função pode ser utilizada quando for necessária uma parada de emergência no trabalho, tornando nosso trabalho mais seguro e eficiente.
• Adicione ointerruptor do botão liga / desligae mova o botão liga / desliga de baixo para o lado, operação simples, mais segurança no processo de uso da máquina.

Aplicativos

• Máquina CNC 3018 PRO Mini CNC atualizadatamanho pequeno, peso leve, interface USB, sistemas de controle GRBL, ótima máquina roteadora cnc para iniciantes;
• A máquina cnc 3018 PRO atualizada é muito fácil de instalar, com estrutura estável.
• Aplicação principal: pode ser gravadoplástico, madeira, acrílico, pvc, pcb, madeira e materiais semelhantes.metal macio comocobre e alumínio e outros materiais metálicos, mas não pode esculpir metal duro, jade ou outra textura muito dura dos itens.
• Se você mudar o fuso para um módulo, também poderá esculpir opapel kraft, madeira, couro (carteira), bambu, borracha.

Mais perguntas e respostas

P: Os eixos X, Y e Z da máquina não podem ser movidos, o que devo fazer?

R: Primeiro verifique se os fios estão conectados corretamente, se o botão liga / desliga da placa de controle está pressionado e, em seguida, verifique se o acoplamento está desligado.

P: O que devo fazer se a placa de controle não puder ser conectada? R: Saia do software, desconecte o fio e reconecte-o. Ou atualize o firmware.

P: Como modificar os parâmetros quando a chave fim de curso está ativada?

R: Insira os comandos 21=1 e 22=1.

P: A imagem gravada está invertida, o que devo fazer?

R: Insira 3=2 ou RST=*comando

Software GRBL

• Nosso pacote inclui umUnidade flash USB 4G, você pode baixar omanual do usuário em inglês e software GRBLda unidade flash.
• Formatos de arquivo suportados pelo software:*.nc, *.ncc, *.ngc, *.tap,*.txt e *.cnc.
• Software usado para criar Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape etc.
