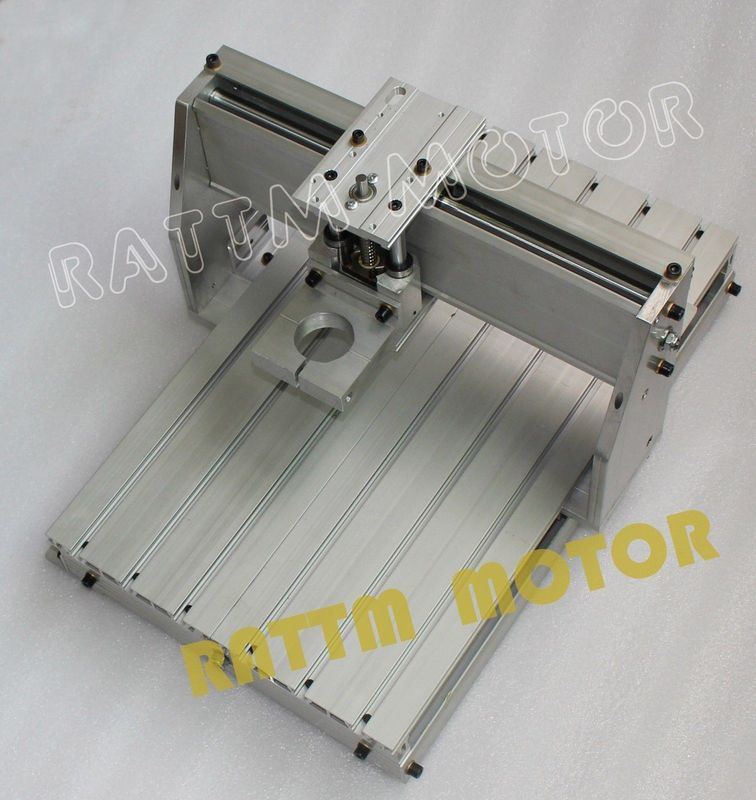

Parâmetros técnicos

1) Dimensões da máquina: 540×410×320mm5 (excluindo o engate e o motor)

2) Tamanho da mesa: 525x320mm, Largura da ranhura: 7,5mm

3) Material do rack:6061-T5, alta resistência, através do centro de usinagem CNC
Máquina de precisão, toda a superfície após oxidação anódica
tratamento.

4) Trase efetiva do eixo 3:X290mm, Y390mm, X60mm

5) Traço do eixo Z: 55 mm, profundidade de gravação depende do comprimento da borda da ferramenta

6) Espessura máxima da peça: ≤ 70 mm

7) Tipo de trilho: eixo de chapa cromada + rolamentos lineares ((Tardamento da superfície 61HRC)

8) Unidade de transmissão:Guia linear cromada com diâmetro do eixo X de 16 mm,
Parafuso de esferas TBI1204;Guia linear cromada com diâmetro do eixo Y de 16 mm,
Parafuso de esferas TBI1204;Guia linear cromada com diâmetro do eixo Z de 12 mm,
Parafusos de esferas TBI1204;

9) Repetição do posicionamento Precisão: 0,05 mm

10) Peso líquido: 17,5 kg

Características:

1) Operação e instalação simples.

2) Mais estável e resistente equipado com materiais de estrutura de liga de alumínio.

3) A escultura no eixo X, Y e Z permite um efeito mais preciso e tridimensional.

4) Pode controlar a gravação com mais precisão

5) Gravar quase qualquer coisa em quase qualquer superfície

6) Placas de cobertura que reduzam a poluição dos parafusos e eixos.

7) O corpo da máquina reforçado e espessado tornam o transporte absolutamente mais seguro e mais longo.

8) Os eixos cromados não são fáceis de deformar e são adequados para uma utilização prolongada.

9) Pode utilizar-se um acoplamento flexível para a transmissão de binário elevado.

10) Este produto já está equipado com parafusos de esferas NOVO 1204.

Aplicação principal:

Gravar
para madeira, bambu, PCBs normais, PVC, PMMA, plástico, placas de duotono (ABS) e
etc não metálicos, também pode gravar em ouro, prata, cobre, alumínio, Pb
etc. Trabalho de superfícies de metais moles, mas não de fresagem.
