100W AC Servo Motor Kit 3000rpm 32Ncm Servo Motor Driver CNC Controller Kit 220V

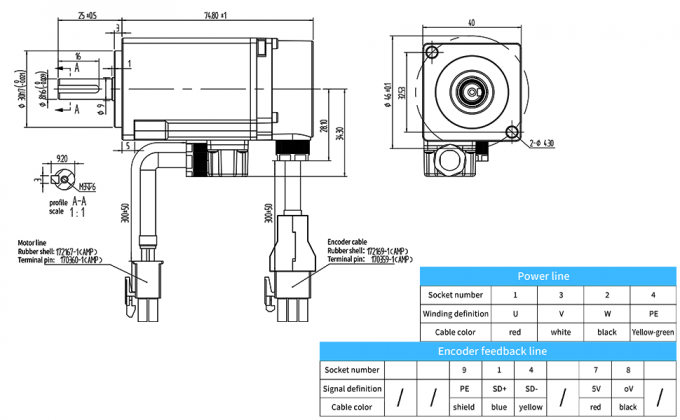

Desenho das dimensões do motor

Parâmetros do motor

• Modelo: 40F-00330GCL
• Potência: 100 W
• Número de postes: 10
• Fornecimento de energia nominal: 220 V
• Velocidade nominal: 3000 rpm
• Velocidade máxima: 6000 rpm
• Torque nominal: 0,318 Nm
• Torque máximo instantâneo: 0,954Nm
• Corrente nominal: 1,0 A
• Corrente máxima: 3,0 A
• Com travão: Não
• Resistência da linha: 18,8 Ohms
• Número de linhas de codificação: 17 bits
• Classe de isolamento: F (((155°C)
• Classe de proteção: IP65

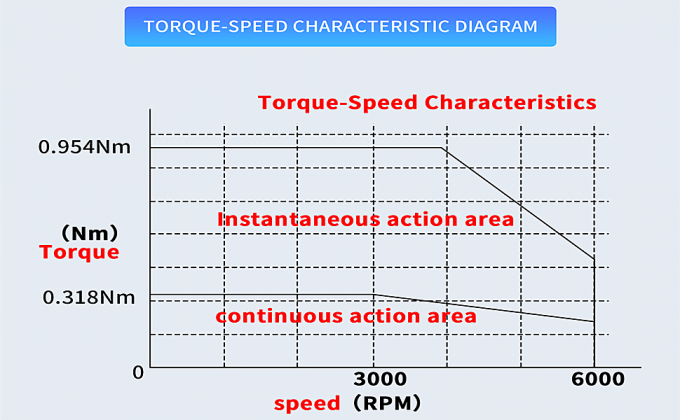

Diagrama característico do binário-velocidade

Parâmetros do condutor

• Modelo:SDF04NKW
• Corrente máxima:9.5A
• Voltagem de entrada: AC220V ((50-60Hz)
• Frequência de saída: 400 Hz
• Método de arrefecimento: arrefecimento por irradiação de ar
• Modo de controlo: controlo SVPWM
• Encodificador: encodificador magnético absoluto de 17 bits de giro único
• Temperatura de funcionamento: 0°C~+55°C
• Temperatura de armazenagem: -20°C-80°C
• Nível de proteção: IP54

Parâmetros do condutor

• Modelo de controlo: controlo de posição/regulo de velocidade/regulo de binário/operação de redução de velocidade/comunicação RS485
• Função de proteção: sub-voltagem, sobrevoltagem, sobrecarga, sobrecorrente, anomalia do codificador, travagem, posição fora de tolerância, etc.
• Modo de comando: pulso externo
• Forma de entrada de pulso de comando externo: pulso+quadrado, duplo pulso, quadratura A/B
• Intervalo de regulação da velocidade: 1:5000
• Função de travagem: integrada
• Exibição e funcionamento: LED de exibição de sete segmentos de seis dígitos, funcionamento de quatro funções

Vantagem

• 1- Compatível com um codificador magnético absoluto de 17 bits, 5 pares de postes, para garantir a precisão de posicionamento de um milionésimo.
• 2. Função de comunicação RS485 padrão, realizar upload e controle de rede de download
• 3Todas as portas de entrada/saída podem ser definidas livremente e têm uma forte aplicabilidade
• 4.Controlo de posição, controlo de velocidade, controlo de binário Modbus; a comunicação pode ser convertida para satisfazer aplicações comuns
• 5. Uma variedade de funções de monitorização inteligente e painéis de operação são convenientes para os clientes para depurar e diagnosticar
• 6A função interna simples de PLC, em algumas ocasiões de controlo simples, PLC pode ser completamente omitido, e uma solução de menor custo pode ser realizada.

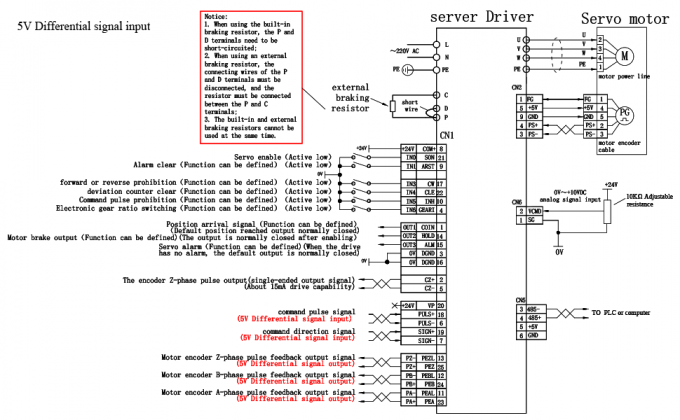

Diagrama de fiação do modo de controlo de posição (sinal de entrada de ponta única de 5 V)

Nota:

As funções da porta de entrada 1-porta de entrada 6 podem ser definidas; consulte os parâmetros PN1110-PN116 para mais detalhes.

A função da porta de saída 1 e da porta de saída 3 pode ser definida;para mais detalhes, consulte os parâmetros PN70-PN72.

Modelo de controlo de posição

• Modelo de controlo de comando: pulso externo
• Entrada de pulso de comando externo:
• Forma: direção do pulso + cw/ccw ortogonalidade A/B
• Movimento diferencial de frequência máxima: 1MHZ colector aberto: 200KHZ
• Proporção de engrenagem electrónica: 1°32767/1°32767
• Intervalo de regulação da velocidade: relação de velocidade: 1:5000
• Taxa de variação da velocidade: relação de flutuação da velocidade: <±0,03 (carga 0 - 100%).< ±0,05 (potência -15% - +10%)
• Modo de comando suave: Constante de tempo linear 1 ms-10000ms (0r/min←→1000r/min)
• Característica de frequência: 300 Hz

Diagrama de fiação do modo de controlo de posição (24V sinal de entrada de extremidade única)

Aplicação

sinal de entrada/saída:

• saída de sinal de localização
• Tipo de saída: saída de accionamento de linha de fase ABZ/ saída do colector aberto Z
• Relação de divisão de frequência: 1/2251Divisão de frequência
• sinal de entrada---7 pontos de entrada de isolamento fotoeléctrico:
• O ponto de entrada pode ser definido como qualquer 21 tipos, ver configuração de parâmetros

Receptor de sinal de saída 4 aberto

• Localização/alcance de velocidade
• saída de alarme de servo
• Saída de sinal Z
• Força de travagem.

Cablagem de terminais de linhas eléctricas

L1, L2, L3, PE, U, V, W terminal, área transversal ≥ 1,5 mm2 (AWG14-16).

L,N terminal, área transversal ≥ 1,0 mm2 (AWG16-18).

Aquecimento:o fio de aterragem deve ser o mais espesso possível,aquecimento do motor de accionamento e do servomotor no terminal PE,resistência ao aterragem < 100Ω

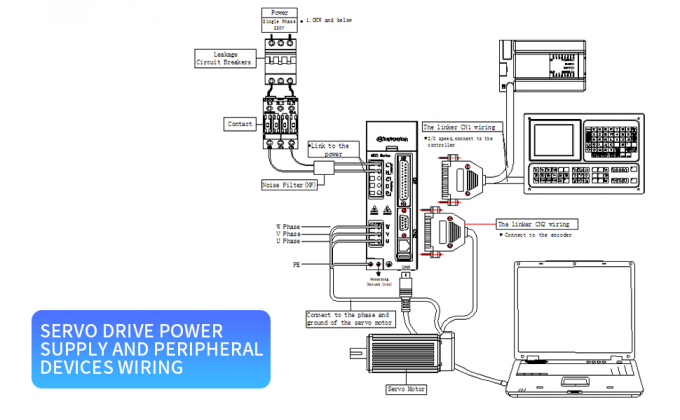

Fornecimento de energia por servoalimentação e instalação de cabos para dispositivos periféricos

Áreas de aplicação

Automóveis, equipamento médico, porta automática, robô industrial, máquina de corte, processamento e detecção eletrónicos, instrumento de medição de coordenadas sólidas,formador de engrenagens CNC, máquina de rodapé CNC

Manipulador industrial, equipamento de semicondutores, equipamento de gravação, equipamento de medição, equipamento médico, robô e outros equipamentos automatizados no mercado.
