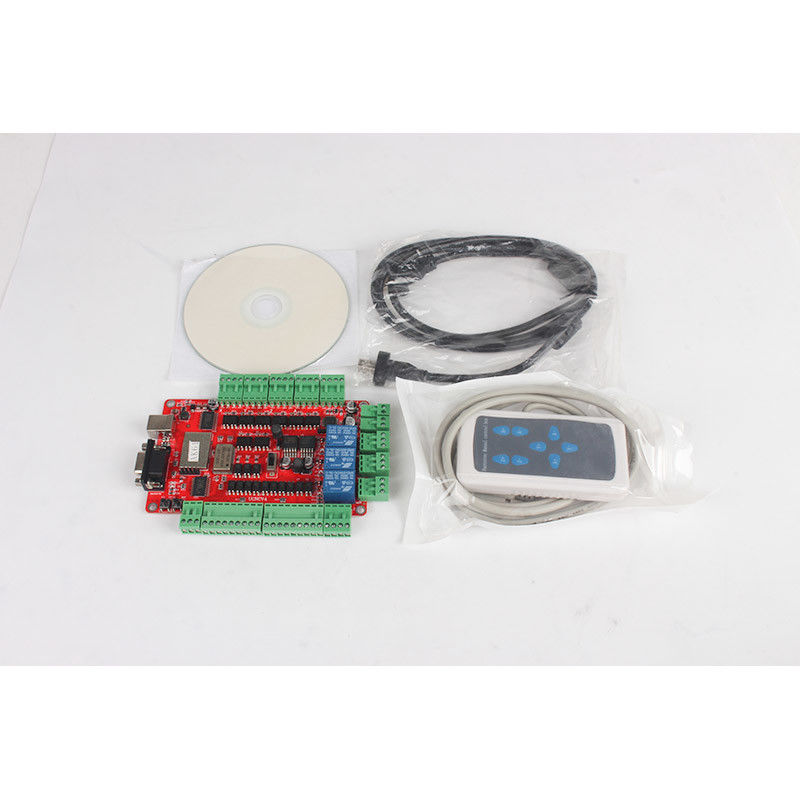

O pacote inclui:
1 x 4 eixo USBCNC tabela de escape
1 x Controlador manual
1 x Cabo USB
O manual de utilização em inglês será enviado por e-mail.
Configuração de vídeo:https://youtu.be/4WstI8lzko8
Manual em inglês:https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing
(Esta placa é adequada para o sistema WIN XP/7Não.
1Introdução breve aos produtos
USBCNCV4.0 é um controlador de movimento de alto desempenho que, com base no software de PC USBCNC controle, o sistema pode completar a conversão de
Código G para ligar o sinal de controlo de movimento do condutor do motor passo a passo sem necessidade de qualquer hardware e software adicionais.
Este cartão de controle é compatível com a maioria dos drivers passo a passo e servo driver, é um controlador perfeito que em vez de paralelo Mach3 placa de interface.
2Requisitos do sistema informático
Configuração mínima:
1) CPU:1GHz
2) Memória: 512 MB
3) 500 MB de espaço livre no disco
4) Dispositivo gráfico DIRECTX9 com driver WDDM 1.0 ou superior
5) Interface USB 2.0
6) Quadro líquido 3.5SP1
Configuração recomendada:
1) CPU:2GHz dikaryon
2) Memória: 2 GB;
3) 1 GB de espaço livre no disco
4) Dispositivo gráfico DIRECTX9 com driver WDDM 1.0 ou superior
5) Interface USB 2.0
6) Quadro líquido 3.5SP1
3. Aparência e tamanho da produção
1Após a revisão, versão V4 utilizando a placa de PCB vermelha, o tamanho do PCB é de 135,3*82,5 mm.;
2. A frente da borda estreita colocada com interface de comunicação USB e interface de controle manual DB9 para a conveniência dos clientes tirados do painel de caixa diretamente;
3. O back-end de borda estreita é a entrada de energia e interface de saída e 3 interfaces de saída de relé; relé é forte fonte de interferência, relé longe do projeto do chip de controle principal,
Favorecer a estabilidade do quadro;
4Um dos dois lados largos é o motor passo a passo e a saída de sinal de controlo do eixo principal;
5. O outro lado de dois lados largos é a parada de emergência, entrada de velocidade manual, limitando interface de entrada; um lado para a entrada, outro lado modo de conexão de saída é simples e conveniente;
6. 5V e 12V módulo de potência independência compacta, segurança, estabilidade;
7. Externa garantir a estabilidade do sistema de trabalho eficaz com cristal ativo e escudo de chip de controle principal;
8O software é USBCNC, não Mach3, por favor, note!
4Introdução funcional pormenorizada
A. Voltagem de entrada do cartão: 15~36V;
B. Tensão de funcionamento da porta limite: 12 V;
C. Tensão de saída do sinal de comando do motor passo a passo: 5V;
D. Tensão de alimentação externa: 12 V;
Nota: Marcado 15~36VDC é a interface de entrada, marcado 12V é a interface de saída, não pode fiação errada.
5Função e definição de cada módulo
A) interface USB, conecte-se à porta USB do computador através desta interface, você pode usar o software usbcnc para controlar esta placa,
Esta interface USB é a interface quadrada B, por favor use um cabo de ligação USB2.0 que tenha blindagem e magnético e não exceda 2 metros de comprimento.
B) Interface de caixa de controle manual, caixa de controle manual externa pode usar esta interface para acessar o sistema, a interface é o formato DB9 padrão, sua definição como mostrado na tabela a seguir.
C) Indicador de potência, tal como mostrado na figura D10 acima, o indicador é o indicador de potência USB frontal, esta luz acende após ligação da porta USB ao computador,
D2 em baixo é a luz de indicador de energia back-end, esta luz também vai acender quando cartão de trabalho de acesso de energia com ele.
D) Botão de atualização do firmware do cartão de placa UP e botão de redefinição RST, o firmware foi atualizado, então o botão de atualização não precisa usar,
O botão de reinicialização deve ser utilizado quando necessário reiniciar devido à falha da placa.
E) Interface manual de controlo de velocidade, modo de ligação por cablagem, tal como mostrado na figura seguinte.
F) Interface de entrada de limites.
G) Interruptor do selector de comando do fuso, tal como mostrado na figura 1-6, o deslocamento do interruptor para a posição S1 para o controlo da velocidade do fuso;
A posição do interruptor de comutação está ligada para baixo para o relé MIST de controlo de saída.
H) Interface externa de pausa e reinicialização; o interruptor de suspensão de ligação de 2 pés marcado PAUSA, o interruptor de reinicialização de ligação de 2 pés marcado RESET.
I) Software MIST saída de controle de relé, saída de configurações de software marcada 3, definido de cima para baixo, 3 pés éNC,Não,COM.
J) A saída do relé de controlo do software FLOOD, a saída marcada 2 nas definições do software, definida de cima para baixo, 3 pés éNC,Não,COM.
K) Software SPINDLE saída do relé de controlo, saída marcada 1 na configuração do software, definido de cima para baixo, 3 pés éNC,Não,COM.
L) entrada de potência de trabalho da placa, níveis acima negativo abaixo como a placa assinado, por favor, preste atenção à entrada DC 15 ~ 36V, sobrevoltagem ou conexão inversa irá danificar a placa.
M) Interface de saída de 12 V. conforme indicado na placa, GND é - 12 V é +.
N) Interface de saída de controlo do fuso: as definições giram para GND DIR PWM2 12V, respectivamente é saída de sinal de terra, saída de sinal de direcção, saída de sinal de controlo de velocidade do fuso 0~10V, saída de 12V.
O) Uma saída de sinal de controlo do motor passo de eixo, a definição é:CK+CK-DIR+DIR-, respectivamente é impulso positivo, impulso negativo, direcção positiva,
direção negativa, a placa utilizando o método de ligação anódica comum, de modo a que CK+ e DIR+ estejam ligados juntos para entrar em contacto com a 5V na placa,
Esta placa não suporta o método comum de ligação de cátodo, os métodos de fiação específicos referem-se à figura 1-11.
Agora, a maioria dos condutores no mercado não deve ligar-se ao sinal EN e trabalhar diretamente regularmente por defeito.
P) Saída de sinal de controlo do motor passo do eixo Z, a definição é CK+CK-DIR+DIR-, respectivamente para pulso positivo, pulso negativo, direcção positiva, direcção negativa,
a placa usando o método de ligação comum de ânodo, de modo que CK+ e DIR+ ligados juntos se conectam ao 5V na placa,esta placa não suporta o método de ligação comum de cátodo.
Q) Saída de sinal de controlo do motor passo do eixo Y, a definição é CK+CK-DIR+DIR, respectivamente para pulso positivo, pulso negativo, direcção positiva,
Direção negativa, a placa usando método de ligação comum de ânodo, de modo que CK + e DIR + ligados juntos se conectam ao 5V na placa,esta placa não suporta o método de ligação comum de cátodo.
R) saída de sinal de controlo do motor passo-passo do eixo X, a definição é CK+CK-DIR+DIR, respectivamente para pulso positivo, pulso negativo, direcção positiva,
Direção negativa, a placa usando método de ligação comum de ânodo, de modo que CK + e DIR + ligados juntos se conectam ao 5V na placa,esta placa não suporta o método de ligação comum de cátodo.
