Tabela de controlo de interface MACH3 USB CNC 4 eixos 2000Khz Servomotor passo a passo

O pacote inclui:

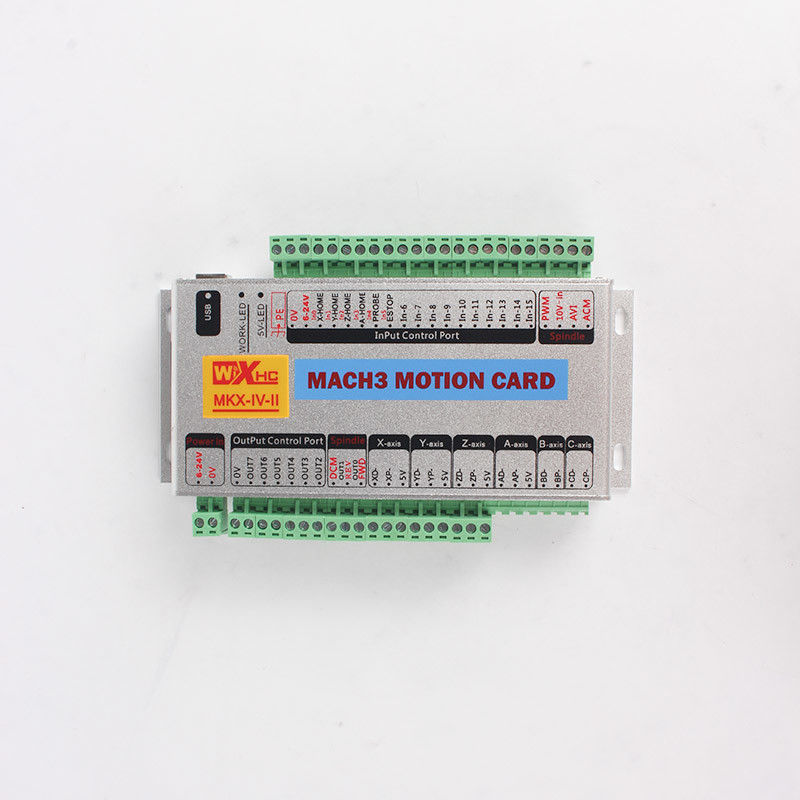

1pcs 3/4Axis MACH3 Motion Card USB 2000KHz Placa de interface

Características:

· Suporte a todas as versões de Mach3.

· Só pode ser executado no sistema operacional Windows.

· O USB não necessita de instalar drivers, a versão para Windows é plug and play.

· Suporte completo da ligação USB, monitorização do estado da ligação USB a qualquer momento, quando o Mach3 estiver a funcionar, o cabo USB pode ser desligado e depois ligado, e a ligação pode ser normal.

· Suporte a ligações de até 6 eixos, incluindo ligações de 6 eixos de jogging (dependendo do modelo, o número de eixos suportados é diferente)

· Com saída de pulso de 2000KHz, suporte a servo/passo.

· Com o indicador de estado, pode solicitar a ligação USB e a ligação Mach3.

· Com 16 portas de entrada IO, 8 portas de saída IO

Todas as portas IO são totalmente isoladas, com forte anti-interferência e desempenho estável

· Saída de controlo de velocidade PWM do eixo de suporte; saída de controlo de velocidade de impulso + direcção do eixo de suporte; saída de controlo de velocidade de tensão analógica do eixo de suporte de 0 a 10 V.

· 184x110x30 mm, casca de alumínio, blindagem de interferência, estável e fiável.

Interface do sinal de entrada

Há 16 sinais de entrada, e a entrada de baixo nível é válida, e a corrente de entrada é de 5 mA.

Apoia entrada de sinal de 6-24V.

Cada sinal é definido do seguinte modo:

X-HOME: entrada de sinal de origem do eixo X, correspondente à entrada de software MACH3 na porta IO: P1.0

Y-HOME: entrada de sinal de origem do eixo Y, correspondente à entrada de software MACH3 na porta IO: P1.1

Z-HOME: entrada de sinal de origem do eixo Z, correspondente à entrada de software MACH3 na porta IO: P1.2

A-HOME: entrada de sinal de origem do eixo A, correspondente à entrada de software MACH3 na porta IO: P1.3

PROBE: entrada de sinal de configuração da ferramenta, correspondente à entrada de software MACH3 na porta IO: P1.4

IN5-IN15: porta de entrada, a porta de entrada IO do software MACH3 é: P1.5-P1.15

Interface do inversor do fuso

MKX suporta ajuste de velocidade do fuso, interface de inversor ou interface PWM.

A saída de controle de velocidade da interface do fuso MKX suporta 2 maneiras: saída de tensão analógica de 0-10V; ou saída de tensão analógica de 0-5V; ou saída de sinal PWM de 5V.
Quando a saída de tensão analógica é usada para ajustar a velocidade, uma tensão de CC precisa ser inserida na placa, e o valor

da tensão CC determina o valor de tensão máxima da tensão analógica de saída; por exemplo, a tensão de entrada CC: 10V, a tensão analógica de saída é 0-10V Variety.
