EU Stock 3018 PRO Roteador de madeira CNC 3 eixos Máquina de gravação GRBL Controlador ER11

Outros, de aço

Após receber as mercadorias, você só precisa simplesmente montar a máquina de acordo com o manual do utilizador.

Fonte de alimentação: adaptador de alimentação de 24 V 5,6 A (voltagem de entrada 110-240 V)

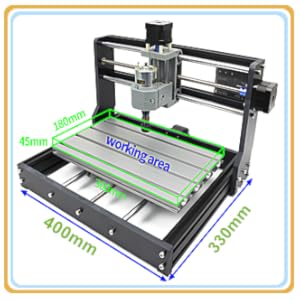

Tamanho

• Dimensões: 42x35x27cm (16.53 x 13.78 x 10.63 ′′)
• Tracção máxima: 30x18x4,5 cm (11,8 x 7,1 x 1,8 ̊)
• Espessura de processamento: 4,5 cm ((1,8")

Características

• Material: PA6 Nylon + perfil de alumínio
• Precisão de processamento: cerca de 0,2 mm

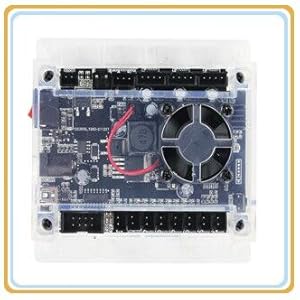

Tabela de controlo do GRBL

• Conexão: USB (USB-CH340)
• Software: Controlador GRBL, UniversalGcodeSender
• Voltagem de entrada: 12-24VDC
• Chipe mestre:atmel 328P (arduino nano)
• Chipe de accionamento do eixo:MOSFET (recomendação 24V, corrente: dentro de 10A)
• Motor passo de suporte:12 V, corrente máxima de 2 A ou menos é recomendada dentro de 1,5 A e calor adicional (qualquer motor passo Nema17/Nema23)
• Interface de alimentação:5Interface de corrente contínua de 0,5 mm
• Módulo de suporte de 3 pinos:suporte ao módulo 0,5W-20W

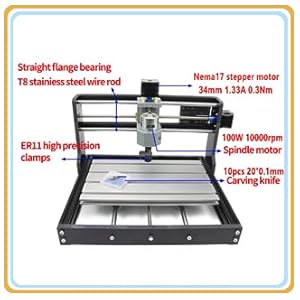

775 motor de fuso 100W 10000RPM

• Parâmetros deste 775 fuso:Motor de fuso de 100 W (12-36 V) 24 V:10000 rpm/min
• Diâmetro do buraco de montagem:Orifício de parafuso M4; passo do orifício de montagem: cerca de 29 mm.
• Velocidade PWM do fusoApoio; potência 0-100% ajustável
• Diâmetro do eixo: 15 mm;
• Diâmetro do motor(sem mancha magnética): 42 mm
• Perfuradores:10 peças, ponta 0,1 mm, 20 graus, diâmetro 3,175 mm.

Clamps de placas

• Adicionar a porta do ventilador para forçar a dissipação de calor
• Cancelar o módulo de acionamento, usar motor passo importado integrado, com proteção contra curto-circuito, e liga de alumínio de dissipação de calor integrada.
• Adicionar oCapa exterior, não só proteger a placa de controlo em trânsito, para evitar problemas de curto-circuito durante o uso.

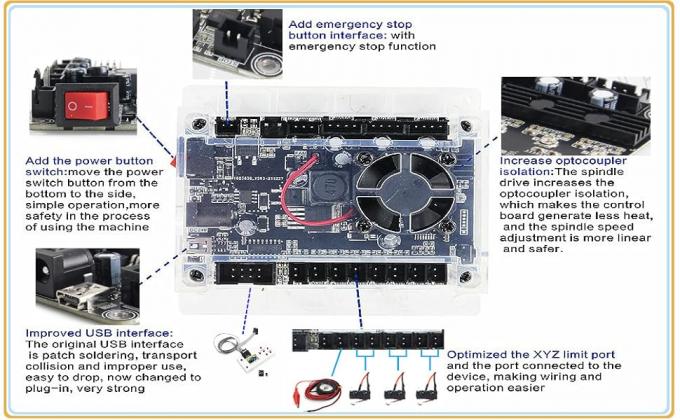

Em comparação com a versão antiga

• Adicionar a função deInterruptores de limite do eixo X/Y/Z, otimizou a porta limite XYZ e a porta ligada ao dispositivo, facilitando a fiação e a operação.quando o eixo XYZ se desloca para além do percurso da máquina de gravura, o interruptor de limite irá desencadear a máquina para parar automaticamente o movimento.
• Adicionar a função debotão de parada de emergênciaEsta função pode ser utilizada quando for necessária uma parada de emergência no trabalho, tornando o nosso trabalho mais seguro e eficiente.
• Adicionar ointerruptor do botão de alimentaçãoe mover o botão do interruptor de energia da parte inferior para o lado,operação simples,mais segurança no processo de utilização da máquina.

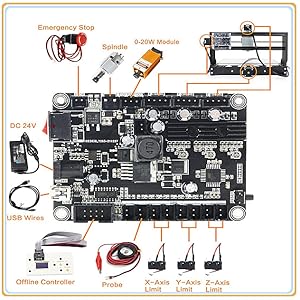

Suporte a dois métodos de gravação

• A placa de controlo suporta dois métodos de gravação, o nosso pacote vem com um motor de fuso, mas sem o módulo na imagem acima.

Perguntas e respostas

P:Que materiais pode o cortador de moagem geralmente gravar ou cortar?

A:Madeira, acrílico (acrílico), PCB, PVC, metal mole, ferro, vidro, pedra, etc.

P:Que espessura de madeira ou acrílico pode geralmente ser cortado pormódulo?

A: 3-5 mmpainel de madeira (acrílico), configuração de velocidade 100, configuração de potência 1000;

Cortes múltiplos podem cortar12 mmde madeiraEspinha.

Aplicações

• Máquina CNC 3018 PRO Minipequeno tamanho, leveza, interface USB, sistemas de controlo GRBL, grande máquina de roteador CNC para iniciantes;

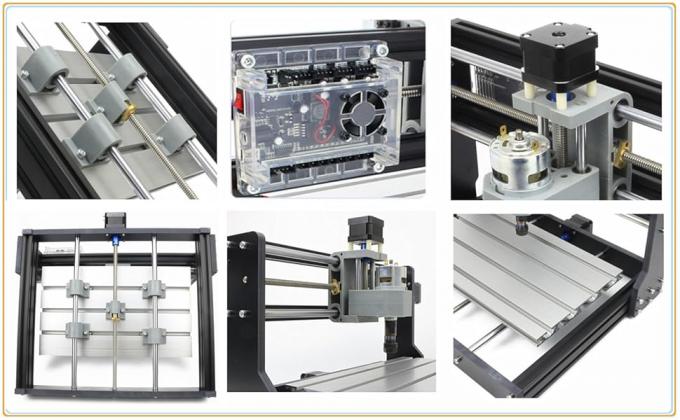

• A máquina 3018 PRO é muito fácil de instalar, com estrutura estável.
• Aplicação principal: pode ser gravadoMateriais de plástico, madeira, acrílico, PVC, PCB, madeira e materiais semelhantes. Metal macio comode cobre, alumínio e outros materiais metálicos, mas não pode esculpir metais duros, jade ou outras texturas muito duras dos artigos.
• Se você mudar o fuso para um módulo, então também pode esculpir opapel kraft, madeira, couro (carteira), bambu, borracha.

Mais aplicações

P: Os eixos X, Y e Z da máquina não podem ser movidos, o que devo fazer?

R: Primeiro verifique se os fios estão correctamente ligados, se o interruptor de alimentação da placa de comando está pressionado e, em seguida, verifique se o acoplamento está desligado.

Q: O que devo fazer se o painel de controlo não puder ser ligado? A: Sair do software, desligar o fio e reconectá-lo. Ou atualizar o firmware.

P: Como modificar os parâmetros quando o interruptor de limite estiver activado?

A: Digite os comandos 21=1 e 22=1.

P: A imagem gravada está invertida, o que devo fazer?

A: Digite 3=2 ou RST=*comando

Software GRBL

• A nossa encomenda inclui umUnidade flash USB 4G, você pode baixar oManual do utilizador em inglês e software GRBLda unidade flash.
• Formatações de ficheiros suportadas pelo software:*nc, *ncc, *ngc, *tap, *txt e *cnc.
• Software utilizado para criar Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape etc.
