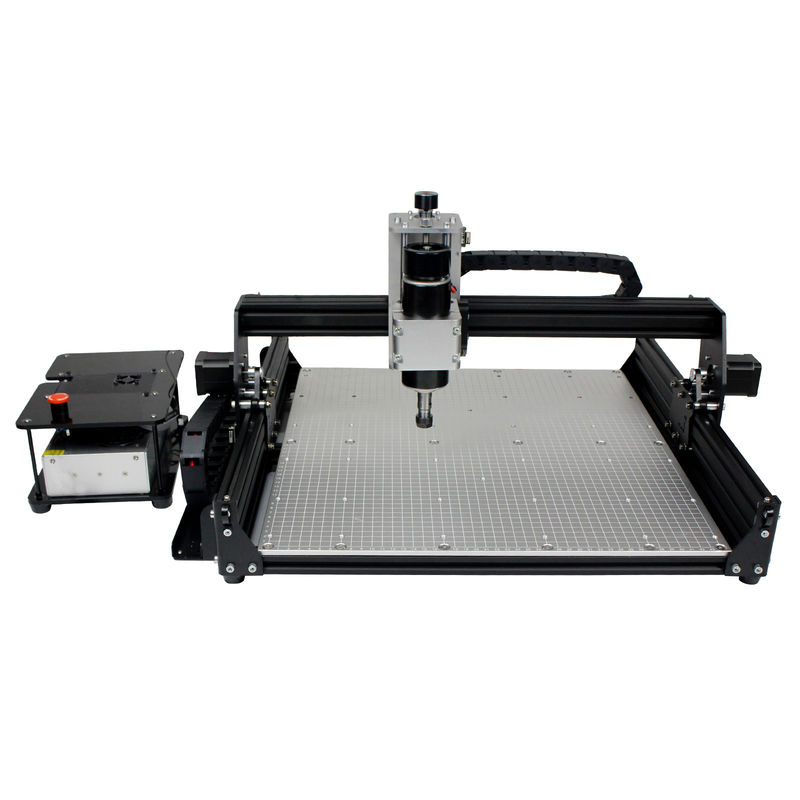

3 eixos 4540 máquina de gravação CNC com mesa de alumínio, fuso de 500W

• Máquina de fresagem de roteador cnc de gravura de 1x 4540 (mesa de alumínio)
• 1 x 500W fuso DC
• 1x Eixo Z Ferramenta de sonda
• 1x Caixa de controlo com quadro de comando, fonte de alimentação e Estop
• 1 x controlador GRBL Branco Offline
• 1 x 10pcs Bits de gravação
• Disco U 1 x 2G com software GRBL
• Outras ferramentas de instalação/ parafusos/ porcas/cabeças em T
• 1 x Manual do utilizador em inglês

Características

Equipado com interruptores de limite/paragem de emergência/ajuste da ferramenta

• A placa de comando está equipada com um dispositivo de interruptor de limite que pode prevenir eficazmente as falhas de gravação causadas por exceder a faixa de gravação durante a operação da máquina de gravação;
• Adicionar a função do botão de parada de emergência,esta função pode ser utilizada quando é necessária uma parada de emergência no trabalho, tornando o nosso trabalho mais seguro e eficiente;
• O dispositivo de regulação da ferramenta é constituído principalmente por um bloco de regulação da ferramenta e um sensor para determinar a posição relativa da pinça ao cortador.configuração precisa da ferramenta e alta precisão da posição do sinal de saídaOs grampos de crocodilo são lisos e planos, apertados na cabeça do cortador do fuso, e a força de aperto é bem lida.

Ampla aplicação

• Pode gravar em aço inoxidável, madeira, MDF, fibra de carbono, PCB, PVC, couro, papel, acrílico, resina, produtos cerâmicos, alimentos, bambu, plástico, nylon, contraplacado, latão, plexiglás, alumínio e assim por diante.
• Se você mudar o fuso para um módulo 5.5W-40W,então também pode esculpir o papel kraft, madeira, couro (carteira), bambu, borracha.

Esta máquina pode gravar e cortar.

• Pode cortar produtos de madeira de 8mm de uma vez, mais fácil de criar manufatura DIY.
• A espessura recomendada para cada camada de madeira é de 1 mm e a velocidade de alimentação é de 300 mm/min
• Corte de MDF de 8-12 mm (Classe de madeira); Taxa de alimentação: 300 mm/min;Taxa de corte: 100 mm/min
• Cortar o acrílico de 2-3 mm: (tipo acrílico); taxa de alimentação: 200 mm/min;taxa de corte: 80 mm/min

Esta máquina também pode esculpir metal, e a profundidade e a velocidade de alimentação necessárias para cada passagem precisam ser ajustadas de acordo com diferentes tipos de metal, quanto menor a velocidade, mais estável será o trabalho.

• A profundidade recomendada para cada passagem de aço inoxidável é de 0,1 mm e a taxa de alimentação é de 120 mm/min
• Profundidade de corte recomendada para alumínio e latão ≤ 0,5 mm e velocidade de alimentação ≤ 300 mm/min
• Cortar 1-5 mm Placa de alumínio: (tipo de metal) ; taxa de alimentação: 250 mm/min;taxa de corte: 100 mm/min

Atenção:

• Devido ao grande atrito entre o cortador de moagem e o metal, a temperatura do metal será muito alta. Portanto, por favor, adicione constantemente óleo lubrificante durante o processo de escultura.

GRBL Software:

• O nosso pacote inclui uma unidade flash USB 2G, pode baixar o manual de utilização em inglês e o software GRBL da unidade flash.
• Formatos de ficheiros suportados pelo software: *.nc, *.ncc, *.ngc, *.tap, *.cnc.
• Software utilizado para criar Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape etc.

Vantagens

• A maioria dos modelos no mercado está equipada com cabos de suspensão suscetíveis a colisões. Esta concepção é necessária para garantir uma operação estável.

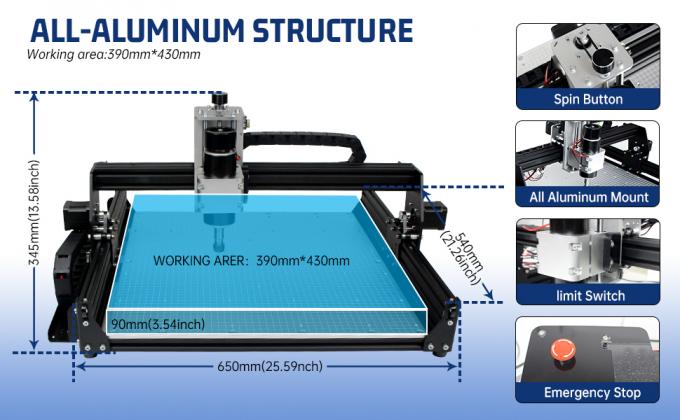

• Mesa totalmente de alumínio, estrutura fiável, manutenção simples, boa planura, tornando a superfície de corte mais lisa, melhorando muito a estabilidade, mais firme e mais durável.
• Adotando um projeto de eixo Y duplo para velocidade mais rápida e maior eficiência, este projeto pode fornecer maior potência e operação mais estável
• O projeto do eixo Z todo de alumínio garante que a máquina não treme durante a escultura e é estável durante todo o processo
• Com controlador GRBL offline, suportar cartão SD e cartão TF ao mesmo tempo, capacidade padrão 1G; com este controlador offline,você pode controlar diretamente o roteador CNC sem conectá-lo ao seu computador.
• Após inserir o ficheiro no cartão SD, o ficheiro de gravação pode ser identificado directamente.Você também pode usar o cabo micro USB para conectar a placa de controle manual offline ao seu computador e salvar o arquivo diretamente.Comando manual: ajuste manual da posição dos eixos X,Y e Z como ponto de partida de gravação,abertura ou fechamento manual do fuso,abertura ou fechamento manual do ventilador de arrefecimento
• Gravação de arquivo: após o controlador offline salvar o arquivo, ele pode conectar a placa de controle GRBL e processar a gravação,não é necessário conectar o computador PC;Arquivo salvo: após o controlador offline conectar o PC,Ele será reconhecido como USBDispositivo de armazenamento de grande capacidade, pode aceder directamente ao ficheiro de gravação.

Com controlador GRBL branco offline

Página principal

• Ctrl: Controle da máquina; Arquivo: Use o arquivo Gcode; Pressione [Y+] [Y-] para selecionar; Pressione [Ok] para inserir

Página de controlo

• X± Y± Z±: Eixo móvel
• OK/Espinha: Espinha ON/OFF
• Saída/passo: mudar de passo/passo de saída (pressão prolongada)
• Como aumentar a potência do fuso: Após pressionar o botão do fuso, pressione e segure o botão OK e o botão Z+ simultaneamente para aumentar a velocidade.
• Como diminuir o fuso: Após pressionar o botão do fuso, pressione e segure simultaneamente o botão OK e o botão Z para diminuir a velocidade.

Página do ficheiro

• Os formatos suportados comuns incluem nc. tex. tap.
• Pressione [Y+] [Y-] para selecionar arquivo
• Pressione [OK] para entrar
• Pressione [Ok] para começar se estiver pronto
• Observação:Presionar por muito tempo [Sair] para parar o mecanizado
