3018 Máquina de roteamento CNC GRBL para plástico PCB acrílico PVC

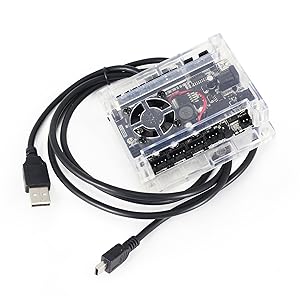

Tabela de controlo do GRBL

• Conexão: USB (USB-CH340)
• Software: Controlador GRBL, UniversalGcodeSender
• Voltagem de entrada: 24VDC
• Chipe mestre:atmel 328P (arduino nano)
• Chipe de accionamento do eixo:MOSFET (recomendação 24V, corrente: dentro de 10A)
• Velocidade PWM do eixo:Apoio
• Motor passo de suporte:12 V, corrente máxima de 2 A ou menos é recomendada dentro de 1,5 A e calor adicional (qualquer motor passo Nema17/Nema23)
• Interface de alimentação:5Interface de corrente contínua de 0,5 mm
• Módulo de suporte de 3 pinos:suporte ao módulo 0,5W-20W

775 motor de fuso

• Parâmetros do fuso:Motor de fusão 775 (12-36V) 24V:10000r/min
• Perfuradores:10 peças, ponta 0,1 mm, 20 graus, diâmetro 3,175 mm.
• Diâmetro do buraco de montagem:Orifício de parafuso M4; passo do orifício de montagem: cerca de 29 mm.
• Velocidade PWM do eixoApoio; potência 0-100% ajustável
• Diâmetro do eixo do motor:15 mm; diâmetro do motor

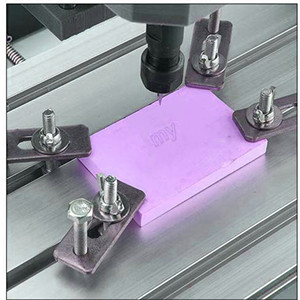

Clamps de placas

• Parâmetros da pinça de perfuração:ER11-3.175 mm (pode ser substituído por 0-7 mm)
• Material maquinável:Madeira, plástico, PCB, PVC, fibra de carbono, acrílico, placas de densidade, etc.

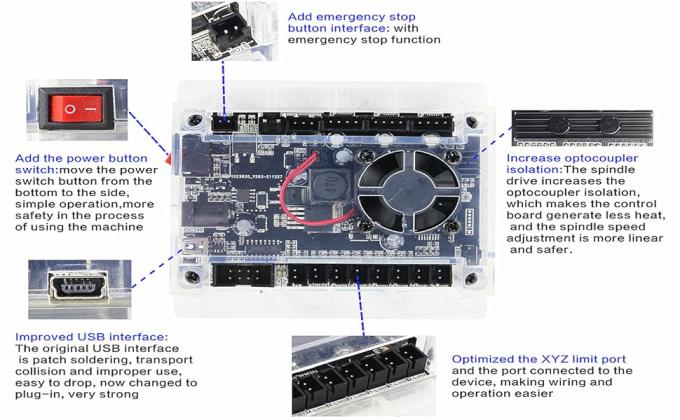

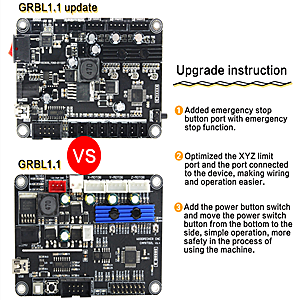

Comparado com a versão antiga

1. Adicionar a função de interruptores de limite do eixo X/Y/Z, otimizar a porta de limite XYZ e a porta ligada ao dispositivo, facilitando a fiação e a operação.quando o eixo XYZ se desloca para além do percurso da máquina de gravura, o interruptor de limite irá desencadear a máquina para parar automaticamente o movimento.
2. Adicionar a função do botão de parada de emergência, esta função pode ser utilizada quando é necessária uma parada de emergência no trabalho, tornando o nosso trabalho mais seguro e eficiente.
3. Adicione o interruptor do botão de alimentação e mova o botão do interruptor de alimentação da parte inferior para o lado,operação simples,mais segurança no processo de utilização da máquina.

Suporte a dois métodos de gravação

• A placa de controlo suporta dois métodos de gravação, o nosso pacote vem com um motor de fuso, mas sem o módulo na imagem acima.

Perguntas e respostas

P:Que materiais pode o cortador de moagem geralmente gravar ou cortar?

A:Madeira, acrílico (acrílico), PCB, PVC, metal mole, ferro, vidro, pedra, etc.

P:Que espessura de madeira ou acrílico pode geralmente ser cortado pormódulo?

A: 3-5 mmpainel de madeira (acrílico), configuração de velocidade 100, configuração de potência 1000;

Cortes múltiplos podem cortar12 mmplacas de madeira porEspinha.

Aplicações

• CNC 3018 Mini máquina CNC pequeno tamanho, peso leve, interface USB, sistemas de controle GRBL, grande máquina de roteador CNC para iniciantes;3018 PRO máquina cnc é muito fácil de instalar, estrutura estável.
• Aplicação principal:podem ser gravados em plástico, madeira, acrílico, PVC, PCB, madeira e materiais semelhantes.Jade ou outra textura muito dura dos artigos.

Mais aplicações

• Se você mudar o fuso para um módulo,então também pode esculpir o papel kraft, madeira, couro ((carteira), bambu, borracha.

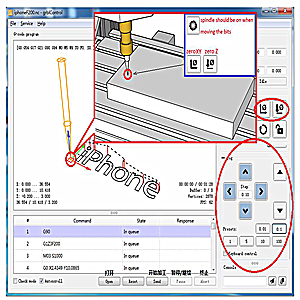

Software GRBL

• O nosso pacote inclui uma unidade flash USB 4G, pode baixar o manual de utilização em inglês e o software GRBL da unidade flash.
• Formatos de ficheiros suportados pelo software: *.nc, *.ncc, *.ngc, *.tap, *.cnc.
• Software utilizado para criar Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape etc.
